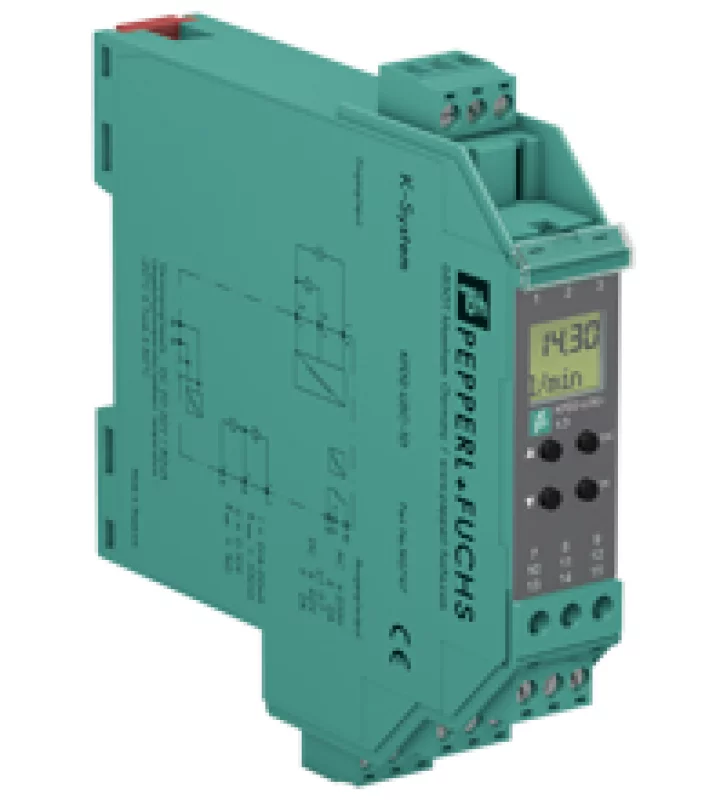

KFD2-USC-1.D

Техническое описание KFD2-USC-1.D Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение клеммы 14+, 15- или Power Rail Номинальное напряжение 20 ... 30 В постоянного тока Номинальный ток ≤ 80 мА постоянного тока Потребляемая мощность ≤ 1,6 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 3-: мВ, В; клеммы 2+, 3-: мА Входное сопротивление напряжение: 1 МОм, ток: макс. 100 Ом предел 30 В Текущий 0 ... 20 мА напряжение 0 ... 10 В / 0 ... 60 мВ разрешение 15 бит Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 10, 11, 12  выход II: клеммы 7-, 8+, 9- Выход I сигнал, реле Контактная информация 250 В AC / 2 A / cos φ 0,7; 40 В постоянного тока / 2 А Механическая жизнь 2 x 10 7 циклов переключения Задержка включения / выключения ок. 10 мс / прибл. 10 мс Выход II аналоговый нагрузка ток: макс. 550 Ом, напряжение: мин. 1 кОм Аналоговый выход напряжения 0/1 ... 5 В, 0/2 ... 10 В Аналоговый токовый выход 0/4 ... 20 мА Характеристики переноса Отклонение 0,1% от полной шкалы Разрешение / точность ток: 1 мкА / 20 мкА  напряжение: 0,5 мВ / 10 мВ  мВ: 3 мкВ / 60 мкВ Влияние температуры окружающей среды 0,003% / К (30 м.д.) Время реакции ≥ 150 мс / ≤ 300 мс Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC 61140, номинальное напряжение изоляции 300 В эфф. Вход / питание усиленная изоляция в соответствии с IEC 61140, номинальное напряжение изоляции 300 В эфф. Выход / питание усиленная изоляция в соответствии с IEC 61140, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения дисплей Элементы управления Панель управления конфигурация с помощью кнопок управления этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Низкое напряжение Директива 2006/95 / EC EN 50178: 1997 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Защита от поражения электрическим током IEC 61140 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр Габаритные размеры 20 x 119 x 115 мм, тип корпуса B3 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
